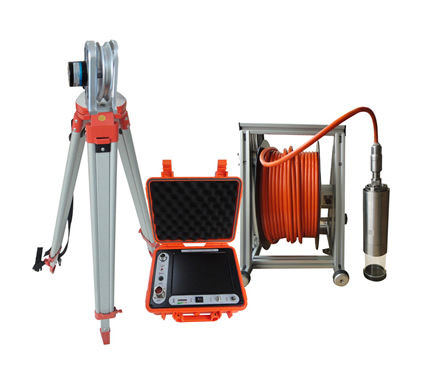

- 鉆孔電視成像儀
探頭：
尺寸：總長273mm，直徑68mm；
材質：不銹鋼外殼；
防護：IP68，最大潛水深度可達300m；
工作溫度：0~40℃；
照明光源：140Lm（20顆7Lm白色LED燈）；
圖像傳感器：彩色 1/4" CCD；
成像視角：360度圓周；
靈敏度：0.02Lux；
成像分辨率：795 * 596；
攝像頭像素：46萬；
清晰度：540 TV Lines；
內置方位與傾角傳感器，精度分別為0.1°與0.5°；
適用范圍：直徑為70mm~200mm各類管孔、鉆井，加配探頭居中支架后，還可適用于各類水平型管孔。
主機：
一體化：集成顯示、采集、存儲、回放等功能于一體，采用光電旋鈕一鍵操作；
屏幕：工業級8.4寸全彩高亮寬屏，1000cd，強光下可視；
存儲：標配32G高速SD卡；
供電：內置高能鋰電，可持續工作8小時，配置穩壓充電器，可直接供電；
系統：LINUX 操作系統，預裝全景鉆孔電視采集軟件；
防護：IPX3，防水濺；
手動電纜盤：
材質：鋁合金型材，輕便、牢固；
防護：IP63，防塵、防水濺；
大減速比設計：操作省力的同時，更容易控制平均收放速度；
采集軟件
成像比例：1:1；
展開方式：自動；
拼接方式：向下拼圖；
采樣精度：1px；
采樣速率：0.5m~3m/min；
實時同步：可對展開圖像及全景圖像等進行實時、同步的采集、存儲操作；
數據回放：可瀏覽、管理或回放已采集的數據文件。
分析軟件：
圖像查看：使用導航欄滑塊快速定位到圖像的任何位置，無需翻頁。
電子地圖：支持在電子地圖上標注多個孔的位置，并能與三維場景互動操作。
三維分析：支持3D孔壁圖像還原或巖芯模擬，支持多孔實景三維場景，能通過分析多孔的相關裂縫繪制出三維斷層面，同時真正實現了斜孔的全三維產狀分析；
裂縫分析：支持智能裂縫分析功能，自動標識產狀，并可人工調整閥值；
產狀備注：可在拼接圖中進行產狀備注描述，并可輸出至報告；
鼠標測量：支持鼠標測量直線長度、面積等；
成果輸出：可自動輸出多種格式的檢測報告及拼接圖片。
