- CD-2便攜式電火花震源

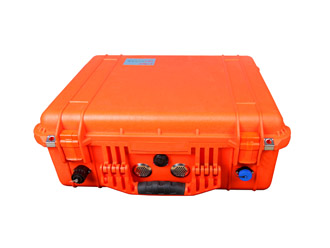

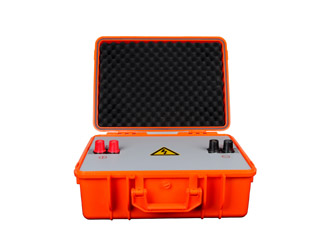

主機
控制器

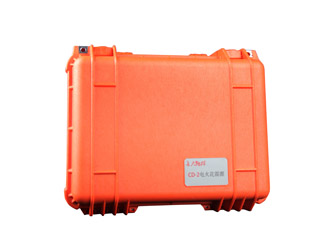

電容器

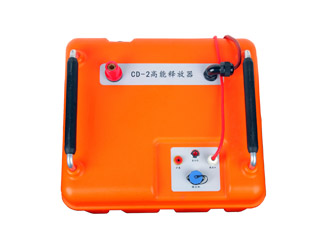

儲能器

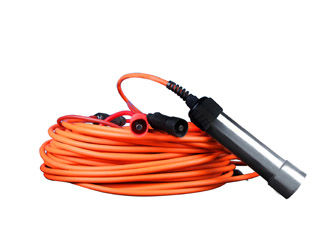

發射探頭及配套電纜

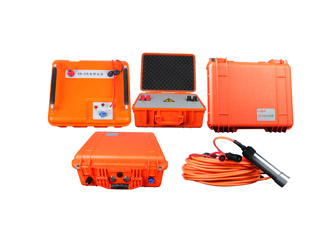

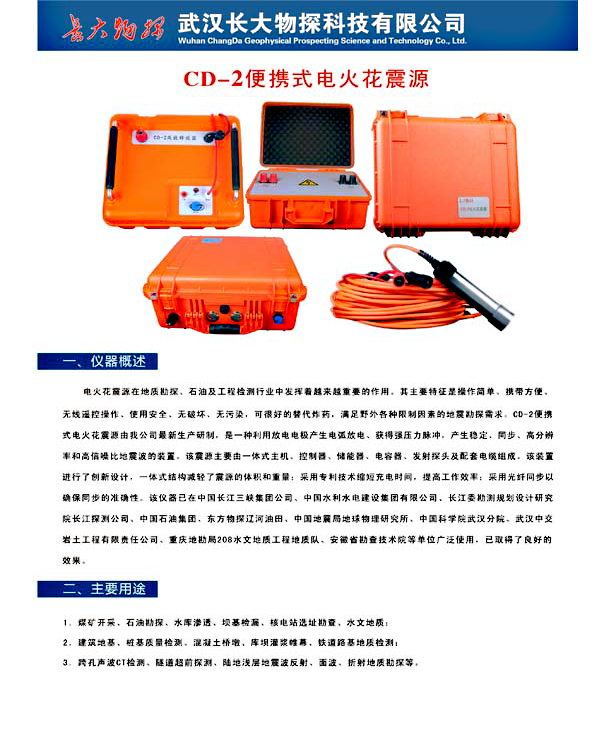

整套產品 一、儀器概述
電火花震源在地質勘探、石油及工程檢測行業中發揮著越來越重要的作用。其主要特征是操作簡單、攜帶方便、無破壞、無污染，可很好的替代炸藥，滿足野外各種限制因素的地震勘探需求。CD-2便攜式電火花震源是由我公司最新生產研制，是一種利用放電電極產生電弧放電獲得強壓力脈沖，產生穩定、同步、高分辨率和高信噪比地震波的裝置。該震源主要由一體式主機、控制器、儲能器、電容器、發射探頭及配套電攬組成。該裝置進行了創新設計，一體式結構減輕了震源的體積和重量；采用先進技術縮短充電時間，提高工作效率；采用光纖同步以確保同步的準確性。該儀器已在中國長江三峽集團公司、中國水利水電建設集團有限公司、長江委勘測規劃設計研究院長江探測公司、中國石油集團、東方物探遼河油田、中國地震局地球物理研究所、中國科學院武漢分院、武漢中交巖土工程有限責任公司、重慶市地堪局208水文地質工程地質隊、安徽省勘查技術院等單位已廣泛使用，已取得了良好的效果。
二、主要用途
1、煤礦開采、石油勘探、水庫滲透、壩基檢漏、核電站選址勘查、水文地質；
2、建筑地基、樁基質量檢測、混凝土橋墩、庫壩灌漿帷幕、鐵道路基地質檢測；
3、跨孔聲波CT檢測、隧道超前探測，陸地淺層地震波反射、面波、折射地質勘探等。
1、適應環境：陸地、隧道、井中、水上；
2、穿透距離：可達200～500米（視地質條件而定）；
3、電源輸入：交流220v或（12v蓄電池供電）；
4、發射電壓：5000V～10000V；
5、標準電容量：200uF/5KV；
6、最大能量：5000～10000焦耳（選配）；
7、頻帶范圍：10Hz～150Hz；
8、工作方式：手動、自動，編碼控制器；
9、觸發方式：光纖同步觸發；
10、充電時間：5～60s；
11、充放電次數:10萬次以上（10000v以下）；
12、匹配儀器：國內外各種地震儀；
13、設備重量：一體式主機：10kg，各件小于10 kg；
14、主機尺寸：560mm×400mm×230mm；
15、探頭直徑：60mm，直徑可定制；
16、電纜長度：50～100米（選配）。
1、主機 1臺
2、控制器 1臺
3、儲能器 1臺
4、電容器 1套
5、發射探頭 1個（含電纜線）
6、逆變器 1套
7、觸發盒 1個
8、高壓表盒 1個
9、無線遙控器 1個
10、配套連接線 4根
11、電纜線箱 1個
12、使用手冊 保修單 合格證 1套

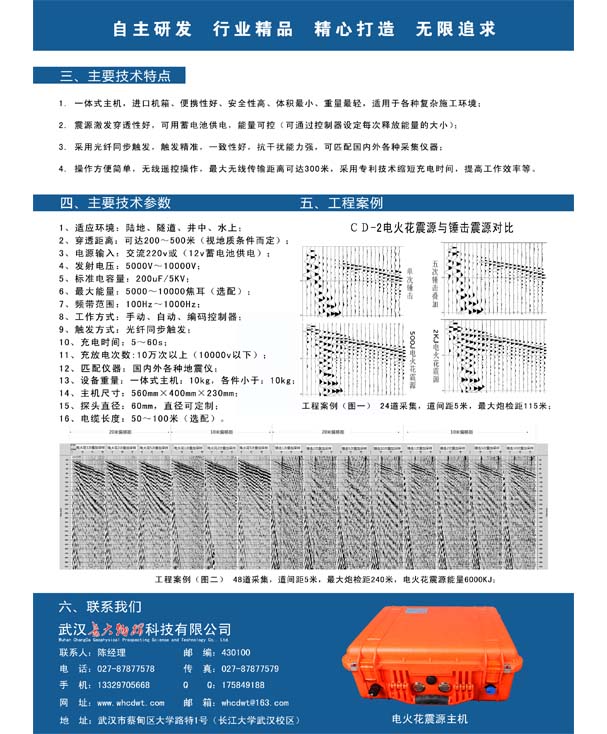

1、一體化主機，進口機箱、便攜性好、安全性高、體積最小、重量最輕，適用于各種復雜施工環境；
2、震源激發穿透性好，可用蓄電池供電，能量可控（可通過控制器設定每次釋放能量的大�。�
3、采用光纖同步觸發，觸發精準，一致性好，抗干擾能力強，可匹配國內外各種采集儀器；
4、操作方便簡單，無線遙控操作，最大無線傳輸距離可達300米，采用先進技術縮短充電時間，提高工作效率等。
2015年12月東方物探遼河油田工程案例
工程案例圖一 工程案例圖二 工程案例圖三
工程案例圖四 工程案例圖五 工程案例圖六
2016年3月安徽省勘察技術院（銅陵市老洲鎮地調局項目工程案例）
工程案例圖一 工程案例圖二 工程案例圖三
工程案例圖四 工程案例圖五 工程案例圖六
